在太陽能光伏行業，單晶爐熱場的好壞直接關系到單晶硅的質量，合格的熱場能夠生長出高質量的單晶，因此創造良好的熱場條件，在直拉單晶工藝上有非常重要的因素。

在太陽能光伏行業，單晶爐熱場的好壞直接關系到單晶硅的質量，合格的熱場能夠生長出高質量的單晶，因此創造良好的熱場條件，在直拉單晶工藝上有非常重要的因素。


在太陽能光伏行業，單晶爐熱場的好壞直接關系到單晶硅的質量，合格的熱場能夠生長出高質量的單晶，因此創造良好的熱場條件，在直拉單晶工藝上有非常重要的因素。石墨是單晶生長的載體，石墨在直拉單晶生長爐中以高純石墨和等靜壓石墨加工件為主。

　　根據實際情況的需要，熱場的大小根據石英坩堝的直徑大小來劃分的，目前我國熱場從φ12"~φ28"都有，一般情況下φ18"~φ22"居多。

　　我們?cè)谶@里所講的單晶爐的熱系統就是所謂的熱場，，熱場一般包括壓環、保溫蓋、上中下保溫罩、（三瓣式）石墨坩堝、坩堝托桿、坩堝托盤、電極、加熱器、導流筒、石墨螺栓，未來防止漏硅，爐底、金屬電極、托桿都設置了保護板和保護套。

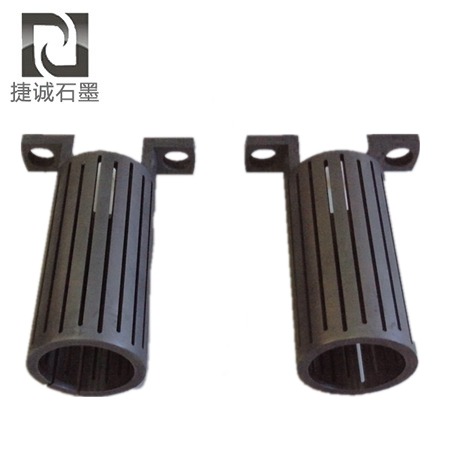

石墨加熱器
　　加熱器是熱場中很重要的部件，是直接發熱體，溫度最高的時候可以達到1600度以上。常見的加熱器有三種形狀，筒狀、杯狀、螺旋狀。石墨接觸到的單晶硅加熱器形狀一般都是直筒狀的。一般情況下，加熱器采用的高純石墨加工。

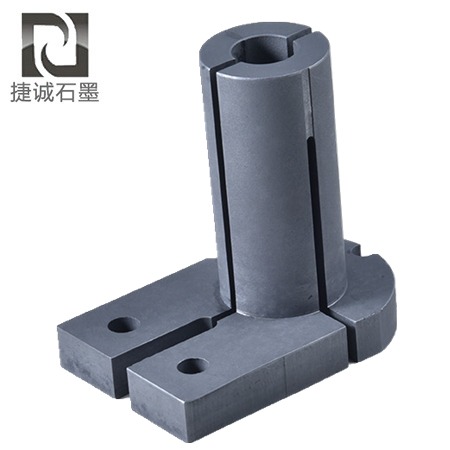

　　石墨電極的作用平穩固定加熱器并通過他歲加熱器輸送電流。因此在電極要厚重，結實耐用、表面要光滑平穩，保證良好的接觸面，通電時不打火，石墨電極也是有高純石墨加工的。

　　坩堝托桿、坩堝和托盤共同構成了石墨坩堝的支撐體，要求和下軸結合牢固，對中性良好在下軸進行轉動時，托桿及托盤的擺渡小于等于0.5mm石墨支撐體的高度是可以調節的。

　
　　保溫罩分為上、中、下保溫罩，保溫罩是由一個保溫筒外面包裹石墨碳?xì)侄?，石墨碳?xì)值陌膶訑?shù)根據情況而定。下保溫罩組成了底部的保溫系統，它作用是加強鍋底保溫，提高堝底溫度，減少熱量損失。

　

　　保溫蓋有保溫上蓋、保溫碳?xì)趾捅叵律w組成，即兩層環狀石墨之間夾一層石墨碳?xì)纸M成。導流筒主要是未來控制熱場的溫度梯度和引導氬氣流。

　
　　石墨壓環由幾截弧形構成的圓形環狀石墨件，放置在蓋板與爐壁接觸處，是為了防止熱量和氣體從壁爐與蓋板的縫隙間的通過。

　　根據實際情況的需要，熱場的大小根據石英坩堝的直徑大小來劃分的，目前我國熱場從φ12"~φ28"都有，一般情況下φ18"~φ22"居多。

　　我們?cè)谶@里所講的單晶爐的熱系統就是所謂的熱場，，熱場一般包括壓環、保溫蓋、上中下保溫罩、（三瓣式）石墨坩堝、坩堝托桿、坩堝托盤、電極、加熱器、導流筒、石墨螺栓，未來防止漏硅，爐底、金屬電極、托桿都設置了保護板和保護套。

石墨加熱器
　　加熱器是熱場中很重要的部件，是直接發熱體，溫度最高的時候可以達到1600度以上。常見的加熱器有三種形狀，筒狀、杯狀、螺旋狀。石墨接觸到的單晶硅加熱器形狀一般都是直筒狀的。一般情況下，加熱器采用的高純石墨加工。


　　石墨電極的作用平穩固定加熱器并通過他歲加熱器輸送電流。因此在電極要厚重，結實耐用、表面要光滑平穩，保證良好的接觸面，通電時不打火，石墨電極也是有高純石墨加工的。

　　坩堝托桿、坩堝和托盤共同構成了石墨坩堝的支撐體，要求和下軸結合牢固，對中性良好在下軸進行轉動時，托桿及托盤的擺渡小于等于0.5mm石墨支撐體的高度是可以調節的。

　
　　保溫罩分為上、中、下保溫罩，保溫罩是由一個保溫筒外面包裹石墨碳?xì)侄?，石墨碳?xì)值陌膶訑?shù)根據情況而定。下保溫罩組成了底部的保溫系統，它作用是加強鍋底保溫，提高堝底溫度，減少熱量損失。

　

　　保溫蓋有保溫上蓋、保溫碳?xì)趾捅叵律w組成，即兩層環狀石墨之間夾一層石墨碳?xì)纸M成。導流筒主要是未來控制熱場的溫度梯度和引導氬氣流。

　
　　石墨壓環由幾截弧形構成的圓形環狀石墨件，放置在蓋板與爐壁接觸處，是為了防止熱量和氣體從壁爐與蓋板的縫隙間的通過。
